名称： |
法兰排气直埋式球阀 |
型号： |
Q41F |
|
口径： |
DN15-1200 |
压力： |
PN16-40 |
|
特点： |
法兰排气直埋全焊接球阀：适应介质：汽油(液化天然气/液化石油气体) 操作方式：手柄,齿轮(垂直/水平),电动 |
||

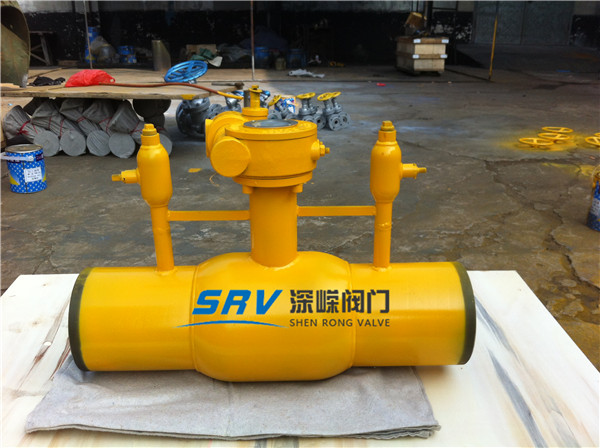

法兰排气直埋全焊接球阀
尺寸：全通径&标准径DN15 (1/2”) ~ DN 1200 (48”)
压力等级：ANSI Class 150 ~ 300, PN 16 ~ 40
工作温度：-29℃(-20℉) ~ +200℃(392℉)
适应介质：汽油(液化天然气/液化石油气体)
操作方式：手柄，齿轮(垂直/水平)，电动
优势：
l 国际证明和标准
l 于汽油(液化天然气/液化石油气体)的管道应用的专门设计
l 能与管道系统同寿
l 免费维修，不需调节或润滑油，低操作成本
l 双向阀
l 可用于防腐蚀的特殊涂层
主要特征：
l 一端连接阀体一端连接管道(注意：用于连接端尺寸标准为： ASTM, EN, KS/JIS等)
l 镜面抛光整个不锈钢球体都要检验
l 气泡紧密的体质密封与碳增强PTFE(Teflon)阀座
l 预载座垫弹簧确保低温泄漏紧密和减少阀门操作扭转力
l 按国际标准反对爆裂阀杆
l 两O型圈确保阀杆密封和能更换
l 阀杆干轴承和金属带有PTEF涂层的自动润滑能力，无需另加润滑剂
l 阀杆和端口连接管道可以根据客户设计要求加长。
材质：
l 阀体：碳钢ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不锈钢304或316(根据要求选择)
l 球体：不锈钢304或316级别
l 阀座：PTFE,增强型PTFE, Nylon, Peek等
1、放散式全焊接球阀MFQ361F-25C-DN150体采用优质材料锻制或无缝管、钢板成型，整体组焊接而成，避免了任何可能的介质外漏现象。
设计标准：ISO14313/API 6D、GB/T 19672 、GB/T 12237
结构长度：ISO14313/API 6D、ASME B16.10、GB/T 12221
法兰连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
对接焊连接标准：ASME B16.25、GB/T 12234
防火要求：API 6FA、API 607
压力试验：API 6D、API 598、GB/T 13927、GB/T 26480
主体材质：碳钢、不锈钢、合金钢
公称通径：NPS1-1/2"～60" DN40~DN1500
压力范围：Class150～2500 PN10~PN420
工作温度：-60℃～+
应用范围：石油、化工、冶金、轻工、电站、城建供水、低温工况以及输油、输气、天然气等长输管线。
一、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a.结构长度；
b.连接形式；
c.公称直径、全通径、缩径、管道尺寸；
d.运用介质及温度、压力范围；
e.试验、检验标准及其它要求。
二、本厂可根据客户特定要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以球体密封面无渗漏为合格。
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。带传动机构的球阀，按产品使用说明书的规定安装。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4、阀门法兰与管线法兰间按管路设计要求装上密封垫。
5、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
6、本类阀应安装在管道的水平方向或垂直方向。
7、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
8、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
9、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
10、安装在保温管道上的各类手动阀门，手柄均不得向下。
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。支管，选用法兰连接、焊接连接，全通径或缩径的球阀。
2、成品油的输送管线和贮存设备，选用法兰连接的球阀。
3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球阀。
4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的固定球球阀。
5、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。
6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。
7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。
8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。
9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。
