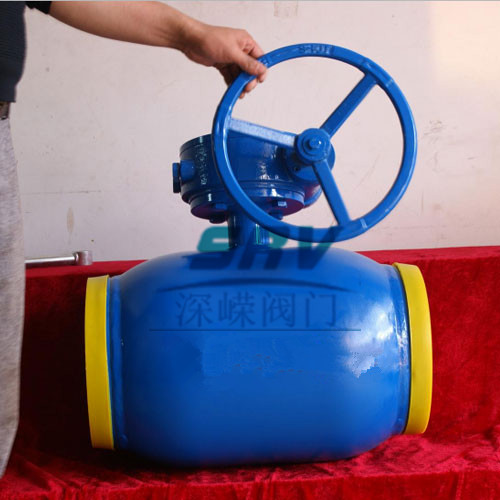

名称: | 全焊接球阀DN200 | 型号: | Q61F |
口径: | DN15-1200mm | 压力: | 1.6MPa-4.0MPa |
特点: |
一体式全焊接球阀,不会有外部泄漏等现象,由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。 |
全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。
用途: |
特性:
一体式全焊接球阀,不会有外部泄漏等现象,由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形,管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质,保障完全无泄漏(0%)。
设计标准:ISO14313/API 6D、GB/T 19672 、GB/T 12237
结构长度:ISO14313/API 6D、ASME B16.10、GB/T 12221
法兰连接标准:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
对接焊连接标准:ASME B16.25、GB/T 12234
防火要求:API 6FA、API 607
压力试验:API 6D、API 598、GB/T 13927、GB/T 26480
参数说明:
阀门型号:Q61F
连接方式:焊接,对焊
压力等级:150~600LB,1.6MPa~ 4.0MPa
产品规格:1/2" ~ 40" , DN15 ~ 1200mm
产品材质:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
适用温度:-29℃≤t≤150 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等
驱动方式:电动、手动、蜗轮驱动、齿轮驱动.
一、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径、全通径、缩径、管道尺寸;
d.运用介质及温度、压力范围;
e.试验、检验标准及其它要求。
二、本厂可根据客户特定要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
1、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的球阀;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。支管,选用法兰连接、焊接连接,全通径或缩径的球阀。
2、成品油的输送管线和贮存设备,选用法兰连接的球阀。
3、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的浮动球阀。
4、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的固定球球阀。
5、低温介质的管路系统和装置上,宜选用加上阀盖的低温球阀。
6、炼油装置的催化裂化装置的管路系统上,可选用升降杆式球阀。
7、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。
8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封球阀。
9、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。
